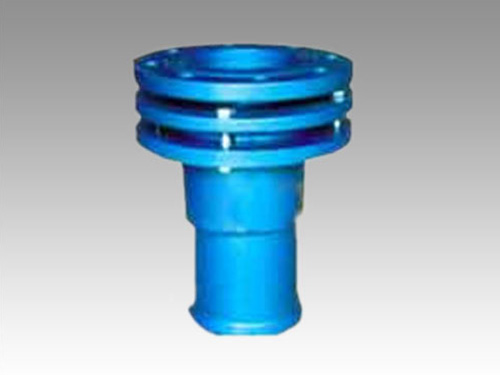

套管式伸縮器說明：
套管式伸縮器可為城鎮自來水塔、泵房、水表及閥門安裝拆換提供極大的方便，以及對長距離管道因溫差引起的伸縮問題，起到了良好的填補作用，代替了U型管。套管式伸縮器產品可用于給排水工程方面。同時也可根據用戶的需求而生產特殊參數系列的產品，以滿足于煤氣、石油、化工、水電等領域。
其連接形式有：雙盤式、插盤式、承盤式；法蘭連接尺寸按現行國家標準，可按用戶要求加防拉脫限位螺栓。
SS1套管式插盤伸縮器的適用范圍與用途：
適用介質：
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
用途：
伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝�？沙惺芄芫�的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
技術參數：
| 型號 |
公稱通徑 DN |
大長度 Lmax |
小長度 Lmin |
安裝長度 L |
|
-0.6 SS3-1.0 -1.6 |
80 | 350 | 290 | 320 |
| 100 | 380 | 300 | 340 | |
| 150 | 380 | 300 | 340 | |
| 200 | 380 | 300 | 340 | |
| 250 | 380 | 300 | 340 | |
| 300 | 430 | 330 | 380 | |
| 350 | 430 | 330 | 380 | |
| 400 | 430 | 330 | 380 | |
| 450 | 430 | 330 | 380 | |
| 500 | 430 | 370 | 430 | |
| 600 | 490 | 370 | 430 | |
| 700 | 510 | 390 | 450 | |
| 800 | 515 | 395 | 455 | |
| 900 | 600 | 460 | 530 | |
| 1000 | 605 | 465 | 535 |
SS1套管式插盤伸縮器安裝注意事項：
1.安裝應在大與小長度之間，可根椐實際情況進行調整。
2.安裝時，松開填料壓盤各螺栓，調整好安裝長度，并將兩端與管子(或閥門、水表)按設計要求安裝好，再檢查填料是否放好，后壓上填料壓盤，用對角法擰緊螺栓切勿壓偏，使其起到止漏作用。
3.伸縮器安裝在止回閥后。
4.伸縮器兩端設置支墩，它本身不承受軸向拉力，必要時可加防拉脫。
