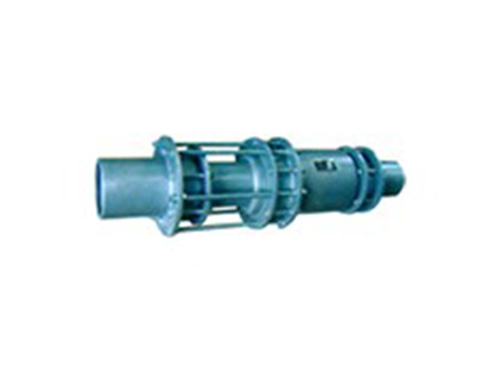

鞏義市天翔管道廠是生產各類熱力管道補償器的廠家。近年來，在科研部門的大力協助支持下， 經過多次研制和實驗，在生產XGG-A、XGG-B套管式伸縮補償器的基礎上，終于研制成功了TWB及ZTWB型直流介質無推力補償器，攻克了國內外而未決的介質直流通式無推力技術難關，填補了補償器產品的一項空白。
該補償器的問世，無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域，更重要的是它不但解決管道內存在工作介質推力的致命弱點，同時也解決了旁通管式無推力補償器應力過于集中，介質阻力大弊端。在國內近期，生產出LTW高溫堵漏劑，它的耐溫30O——600℃，工作極限壓力是 10MPa。
鞏義市天翔管道廠將高溫堵漏劑應用在補償器上，將直流式無推力補償器，改制成注油式直流介質無推力補償器，解決了補償器長期工作，出現微小的滲漏問題。TWB型及ZTWB型系列注油式直流介質無推力補償器，可廣泛適用于化工、石油、熱電、冶 金，城市集中供熱采暖等管網中，地溝和高空架設的管道。同時，便于管路設計，便于安裝施工，且節省大批資金(僅固定支架一項費用節 60％以上)。 目前ZTWB及TWB型系列注油式直流介質無推力補償器，經用戶使用證明，其優越性已被初步證明，優越于其它同類產品。
該無推力補償器，是利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等，補償器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮補償器壓緊填料的摩擦力，對固定支架的推力計算中，就不再計算由工作介質壓力，而引起的對固定支架的推力。因此固定支架屬減載式支架，可節省大量支架材料，也節省人力和財力。
該補償器的問世，無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域，更重要的是它不但解決管道內存在工作介質推力的致命弱點，同時也解決了旁通管式無推力補償器應力過于集中，介質阻力大弊端。在國內近期，生產出LTW高溫堵漏劑，它的耐溫30O——600℃，工作極限壓力是 10MPa。
主要技術參數及示意圖
(1)管道公稱直徑范圍 DN25—1000mm
(2)適用公稱壓力范圍 PN≤2.5MPa
(3)適用工作溫度 t≤350℃
(4)伸縮量
(5)補償器的選擇：選擇補償器時，應以公稱直徑DN為準，設計管道外徑應與參數表內外徑相同，允許誤差≤3mm。選擇補償器應按下列示例注明型號。
安裝要求：
(1)與補償器兩端相的管段壁厚≥6mm時，進行坡口處理，焊后按要求進行水壓檢漏試 驗。
(2)滑動支架和固定支架根據設計安裝，使用ZTWB型，除不計算介質工作壓力的推力外，其余相 同。為確保管道無側向位移，而沿軸向伸縮，補償器兩端一般應安裝導向滑動支架，在管道轉彎處，安裝固定支架。
(3)補償器的保溫防護結構均與管道同路，但對伸縮管伸縮部分，不可產生約束力。
(4)本補償器在各種環境氣溫下，均可按安裝長度LMax進行安裝，不需予以拉伸或壓縮。
技術參數：
|
公稱直徑 |
芯管內徑 |
法蘭外徑
D3 |
填料室內徑 |
補償量
△L max |
安裝長度 |
填料長度 |
摩擦力 |
|
|
50
|
47
|
55
|
160
|
71
|
200
|
1305
|
150
|
8281
|
|
65
|
62
|
71
|
190
|
87
|
200
|
1305
|
150
|
10640
|
|
70
|
65
|
74
|
200
|
90
|
200
|
1305
|
150
|
11091
|
|
80
|
78
|
87
|
220
|
103
|
200
|
1305
|
150
|
12866
|
|
100
|
96
|
106
|
250
|
122
|
250
|
1605
|
180
|
18810
|
|
125
|
121
|
131
|
280
|
147
|
250
|
1605
|
180
|
23247
|
|
150
|
146
|
157
|
320
|
173
|
250
|
1605
|
180
|
27861
|
|
200
|
204
|
217
|
406
|
237
|
250
|
1605
|
180
|
38508
|
|
250
|
251
|
270
|
480
|
290
|
300
|
1910
|
210
|
55899
|
|
300
|
301
|
322
|
556
|
348
|
300
|
1910
|
210
|
66665
|
|
350
|
351
|
373
|
640
|
399
|
300
|
2010
|
210
|
77224
|
|
400
|
402
|
426
|
716
|
452
|
350
|
2310
|
230
|
95689
|
|
450
|
450
|
478
|
790
|
504
|
350
|
2310
|
230
|
94450
|
|
500
|
501
|
528
|
880
|
554
|
400
|
2600
|
250
|
113232
|
|
600
|
602
|
630
|
1030
|
656
|
400
|
2600
|
250
|
135016
|
|
700
|
692
|
720
|
1200
|
746
|
400
|
2600
|
250
|
155290
|
|
800
|
792
|
820
|
1340
|
852
|
450
|
2950
|
290
|
209155
|
|
900
|
888
|
920
|
1500
|
952
|
450
|
2950
|
290
|
230174
|
|
1000
|
984
|
1020
|
1640
|
1052
|
450
|
2950
|
290
|
255193
|
|
1200
|
1204
|
1240
|
1874
|
1274
|
450
|
290
|
269270
|
|
| 注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN | ||||||||
