防拉脫可曲撓橡膠接頭加防拉脫裝置是為了保障管道工作的， 防止工作壓力過大橡膠接頭球體從扣槽 法蘭里被拉出來。防拉脫裝置也稱限位防拉脫裝置，是在原有產品性能的基礎上增設限位 裝置，管道在允許的伸縮量中可以伸縮，一旦超過其伸縮量就起到限位，確保管道的運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。

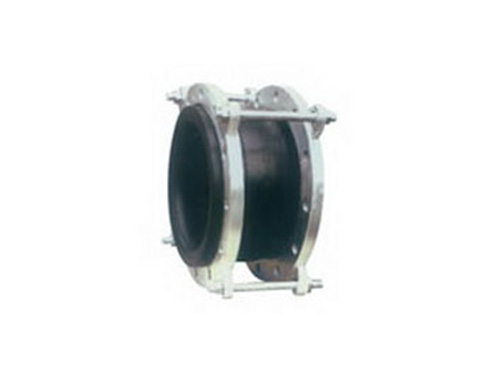

防拉脫可曲撓橡膠接頭
當橡膠接頭需承受較高壓力，軸向或徑向位移范圍有可能超出允許值時，或用戶對橡膠接頭的位移性能有特殊要求時，均可采用防拉脫裝置。

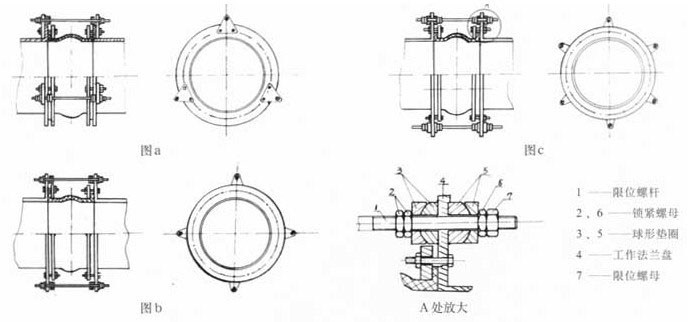

防拉脫裝置的形式有三種
A型—防拉脫螺桿緊固在管道法蘭盤上（見圖a）
B型—防拉脫螺桿在管道法蘭盤上（見圖b）
以上兩種形式均可將橡膠接頭的位移量在用戶所需要的范圍之內。
當用戶只允許橡膠接頭存在徑向位移而不允許有軸向位移時，防拉脫裝置實質上就是一種軸向，即我廠所規定的C型（見圖C）
注意：可曲撓橡膠接頭一般可以承受其工作壓力而產生軸向負荷與徑向扭曲是不需要限位器與的。
技術參數
|
公
稱 通 徑 mm |
伸縮器設計安裝尺寸
|
螺栓孔數
|
螺栓孔徑
|
螺栓中心圓直徑
|
||||||||||
|
橡膠伸縮器（減震器）
|
壓力等級
|
|||||||||||||
|
長度
mm |
伸長
mm |
壓縮
mm |
橫向
位移 mm |
偏轉
角度 °C |
6
|
10
|
16
|
6
|
10
|
16
|
6
|
10
|
16
|
|
|
50
|
105
|
7
|
10
|
10
|
15
|
4
|
4
|
4
|
13.5
|
17.5
|
17.5
|
110
|
125
|
125
|
|
65
|
115
|
7
|
13
|
11
|
15
|
4
|
4
|
4
|
13.5
|
17.5
|
17.5
|
130
|
145
|
145
|
|
80
|
1335
|
8
|
15
|
12
|
15
|
4
|
4
|
8
|
17.5
|
17.5
|
17.5
|
150
|
160
|
160
|
|
100
|
150
|
10
|
19
|
13
|
15
|
4
|
8
|
8
|
17.5
|
17.5
|
17.5
|
170
|
180
|
180
|
|
125
|
165
|
12
|
19
|
13
|
15
|
8
|
8
|
8
|
17.5
|
17.5
|
17.5
|
200
|
210
|
210
|
|
150
|
180
|
12
|
20
|
13
|
15
|
8
|
8
|
8
|
17.5
|
22
|
22
|
225
|
240
|
240
|
|
200
|
210
|
16
|
25
|
20
|
15
|
8
|
8
|
12
|
17.5
|
22
|
22
|
280
|
295
|
295
|
|
250
|
230
|
16
|
25
|
20
|
15
|
12
|
12
|
12
|
17.5
|
22
|
26
|
335
|
350
|
355
|
|
300
|
245
|
16
|
25
|
20
|
15
|
12
|
12
|
12
|
22
|
22
|
26
|
395
|
400
|
410
|
|
350
|
255
|
16
|
25
|
20
|
15
|
12
|
16
|
16
|
22
|
22
|
26
|
445
|
460
|
470
|
|
400
|
260
|
16
|
25
|
20
|
15
|
16
|
16
|
16
|
22
|
26
|
30
|
495
|
515
|
525
|
|
450
|
260
|
16
|
25
|
20
|
15
|
16
|
20
|
20
|
22
|
26
|
30
|
550
|
565
|
585
|
|
500
|
260
|
16
|
25
|
20
|
15
|
20
|
20
|
20
|
22
|
26
|
33
|
600
|
620
|
650
|
|
600
|
260
|
16
|
25
|
20
|
15
|
20
|
20
|
20
|
26
|
30
|
36
|
705
|
725
|
770
|
|
700
|
260
|
16
|
25
|
20
|
15
|
24
|
24
|
24
|
26
|
30
|
36
|
810
|
840
|
840
|
|
800
|
260
|
16
|
25
|
20
|
15
|
24
|
24
|
24
|
30
|
33
|
41
|
920
|
950
|
950
|
|
900
|
260
|
16
|
25
|
20
|
15
|
24
|
28
|
28
|
30
|
33
|
41
|
1020
|
1050
|
1050
|
|
1000
|
260
|
16
|
25
|
20
|
15
|
28
|
28
|
28
|
30
|
34
|
48
|
1120
|
1160
|
1170
|
|
1200
|
260
|
16
|
25
|
20
|
15
|
32
|
32
|
32
|
33
|
41
|
54
|
1340
|
1380
|
1390
|
|
1400
|
360
|
20
|
28
|
25
|
15
|
36
|
36
|
36
|
36
|
42
|
54
|
1560
|
1590
|
1590
|
|
1600
|
360
|
20
|
28
|
25
|
15
|
40
|
40
|
40
|
36
|
48
|
58
|
1760
|
1820
|
1820
|
|
1800
|
360
|
20
|
28
|
25
|
15
|
44
|
44
|
|
41
|
54
|
|
1970
|
2020
|
|
|
2000
|
420
|
25
|
35
|
30
|
15
|
48
|
48
|
|
48
|
54
|
|
2180
|
2230
|
|
