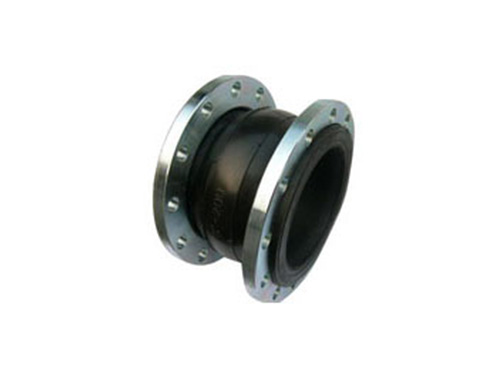

JGD單球體可曲撓橡膠接頭詳細介紹：
JGD單球可曲撓橡膠接頭又稱作橡膠軟連接、管道減震器、避震喉、軟接頭等。本產品引進國外先進生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層更好的結合，比普通型可曲撓橡膠接頭的工作壓力更高，質量更好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。 JGD單球體可曲撓橡膠接頭，該產品是金屬管道的柔性聯接器，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
JGD單球體可曲撓橡膠接頭性能特點：
1、可曲撓單球橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2、根據材料不同可曲撓單球橡膠接頭可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種， 適應多種介質和環境。
3、可曲撓單球橡膠接頭材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長但避免與鋒利金屬器械接觸，以免刺破球體。
4、如可曲撓單球橡膠接頭架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5、如可曲撓單球橡膠接頭管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。
JGD單球體可曲撓橡膠接頭用途：
JGD單球體可曲撓橡膠接頭主要用于原水和污水的提升和輸送，火力發電廠的給水和 循環水，冶金行業，冷凝水，化工行業的化學物質的管道輸送，石化行業的，稀釋 及其它行業長短距離管線間的柔性連接。 因?yàn)橄鹉z具有較高的耐磨性， 還適用于一切行業的 粒狀和粉狀及汽體的低溫輸送。
連接方式：法蘭連接，卡箍連接
工作壓力等級分：0.6Mpa、1.0MPa、1.6MPa、2.5Mpa
|
法蘭 |
鍛打低碳鋼、不銹鋼（可按用戶需求定制） |
|
內膠層 |
耐老化極性天然合成橡膠 |
|
增強層 |
采用高強度、冷熱穩定性強的聚酯簾子布 |
|
中膠層 |
天然橡膠、丁腈橡膠等（根據橡膠接頭要求不同） |
|
外膠層 |
耐老化極性天然合成橡膠 |
|
增壓圈 |
優質鍍銅鋼絲繩 |
|
序號 |
|
指標 |
|
|
1 |
拉伸強度，MPa ≥ |
13 |
|
|
2 |
扯斷伸長率，% ≥ |
450 |
|
|
3 |
硬度（紹爾A），度 |
60±5 |
|
|
4 |
脆性溫度，≤ |
-3 |
|
|
5 |
粘合強度（簾布屋間），KN/m ≥ |
2.0 |
|
|
6 |
熱空氣老化 |
拉伸強度降低率，%≤ |
25 |
|
扯斷伸長降低率，%≤ |
25 |
||
|
7 |
質量變化率（10% H2SO4×168h×室溫），%≤ |
1.0 |
|
|
8 |
質量變化率（10% NaOH×168h×室溫），%≤ |
1.0 |
|
技 術 條 件
| 項目 | 型號 | JGD-1 | JGD-2 | JGD-3 |
| 工作壓力MPa(kgf/cm2) | 1（10） | 1.6（16） | 2.5（25） | |
| 爆破壓力MPa(kgf/cm2) | 2（20） | 3（30） | 4.5（45） | |
| 真 空 度KPa(mm/Hg) | 53.3（400） | 86.7（650） | 100（750） | |
| 適 用 溫 度℃ | -15℃～115℃特殊可達-30℃～160℃ | |||
| 適 用 介 質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。 | |||
|
公稱通徑DN |
長度 L mm |
法蘭厚度 b mm |
螺栓數 n |
螺栓孔直徑 |
螺栓孔 |
軸向位移mm |
橫向位移 |
偏轉角度 |
||
|
mm |
英寸 |
伸長 |
壓縮 |
|||||||
|
32 |
1.25 |
95 |
16 |
4 |
18 |
100 |
6 |
9 |
9 |
15 |
|
40 |
1.5 |
95 |
18 |
4 |
18 |
110 |
6 |
10 |
9 |
15 |
|
50 |
2 |
105 |
18 |
4 |
18 |
125 |
7 |
10 |
10 |
15 |
|
65 |
2.5 |
115 |
20 |
4 |
18 |
145 |
7 |
13 |
11 |
15 |
|
80 |
3 |
135 |
20 |
4 |
18 |
160 |
8 |
15 |
12 |
15 |
|
100 |
4 |
150 |
22 |
8 |
18 |
180 |
10 |
19 |
13 |
15 |
|
125 |
5 |
165 |
24 |
8 |
18 |
210 |
12 |
19 |
13 |
15 |
|
150 |
6 |
180 |
24 |
8 |
23 |
240 |
12 |
20 |
14 |
15 |
|
200 |
8 |
210 |
24 |
8 |
23 |
295 |
16 |
25 |
22 |
15 |
|
250 |
10 |
230 |
26 |
12 |
23 |
350 |
16 |
25 |
22 |
15 |
|
300 |
12 |
245 |
28 |
12 |
23 |
400 |
16 |
25 |
22 |
15 |
|
350 |
14 |
255 |
28 |
16 |
23 |
460 |
16 |
25 |
22 |
15 |
|
400 |
16 |
255 |
30 |
16 |
25 |
515 |
16 |
25 |
22 |
15 |
|
450 |
18 |
255 |
30 |
20 |
25 |
565 |
16 |
25 |
22 |
15 |
|
500 |
20 |
255 |
32 |
20 |
25 |
620 |
16 |
25 |
22 |
15 |
|
600 |
24 |
260 |
36 |
20 |
30 |
725 |
16 |
25 |
22 |
15 |
|
700 |
28 |
260 |
36 |
24 |
30 |
840 |
16 |
25 |
22 |
15 |
|
800 |
32 |
260 |
38 |
24 |
34 |
950 |
16 |
25 |
22 |
15 |
|
900 |
36 |
260 |
42 |
28 |
34 |
1050 |
16 |
25 |
22 |
15 |
|
1000 |
40 |
260 |
44 |
28 |
34 |
1160 |
18 |
26 |
24 |
15 |
|
1200 |
48 |
260 |
48 |
32 |
41 |
1380 |
18 |
26 |
24 |
15 |
|
1400 |
56 |
350 |
44 |
36 |
34 |
1560 |
20 |
28 |
26 |
15 |
|
1600 |
64 |
350 |
46 |
40 |
34 |
1760 |
25 |
35 |
30 |
10 |
|
1800 |
72 |
350 |
52 |
44 |
41 |
1970 |
25 |
35 |
30 |
10 |
|
2000 |
80 |
420 |
54 |
48 |
48 |
2180 |
25 |
35 |
30 |
10 |
|
2200 |
88 |
400 |
40 |
52 |
48 |
2390 |
25 |
35 |
30 |
10 |
|
2400 |
96 |
400 |
41 |
56 |
48 |
2600 |
25 |
35 |
30 |
10 |
|
2600 |
104 |
450 |
42 |
60 |
54 |
2810 |
25 |
35 |
30 |
10 |
|
2800 |
112 |
450 |
45 |
64 |
54 |
3020 |
25 |
35 |
30 |
10 |
|
3000 |
120 |
450 |
50 |
68 |
54 |
3220 |
25 |
35 |
30 |
10 |
注：1、特殊要求可來函來圖定制，法蘭按《全國通用給排水標準圖集》，其它按HG/T2289-92。
2、DN350-600(2)型工作壓力為1.6MPa，DN32-400(3)型工作壓力為2.5MPa。
3、DN700-DN1200工作壓力為1.0MPa，DN1400工作壓力為0.6MPa，DN1600-DN1800工作壓力為0.4MPa，法蘭按0.6MPa選取。DN2000工作壓力為0.25MPa，法蘭按0.6MPa壓力選取。
4、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。
5、用戶使用橡接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭。
